ПУЛЬТ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ПУ-Ин1.6

ПУЛЬТ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ПУ-Ин1.6

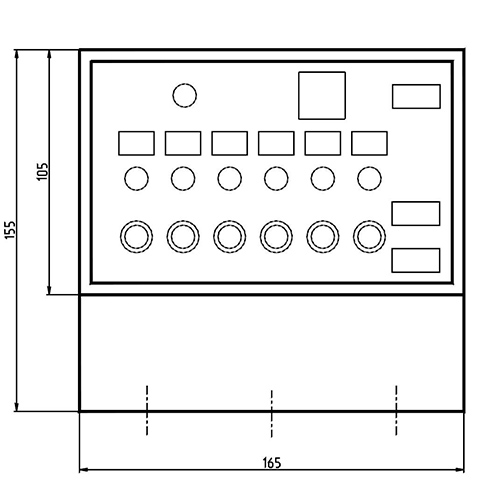

Пульты ПУ-Ин1.6 выпускаются в навесном исполнении и предназначены для установки внутри помещений.

Пульты могут применяться вместе со щитками Щ81-Ин6 и позволяют управлять однополюсными контакторами. Положение тумблера управления «включено» отображается световым индикатором. Пульты имеют изолированную нулевую (N) и связанную с корпусом защитную (РЕ) шины, укомплектованные контактными зажимами.

Дистанционное управление освещением

Для дистанционного управления электрическим освещением производственных цехов и участков, имеющих большие пролеты применяются пульты управления, схема которого представлена на рис. 12.1.

Пульты ПУ-Ин1.6 могут применяться совместно с осветительными щитками и могут управлять шестью трехфазными или однофазными линиями.

Напряжение питания пульта управления 220 В переменного тока.

Пульт имеет изолированную нулевую (N) и связанную с корпусом защитную (РЕ) шины, что позволяет применять их в трех-пятипроводной системе электроснабжения.

Пульт состоит из вводного автоматического выключателя QF1, шести выключателей с фиксированным положением типа «ТУМБЛЕР» и семи комплектов с сигнальной арматурой на светодиодных излучателях.

Для дистанционного включения и выключения групповых линий освещения требуется дополнительно к пульту управления применить электромагнитные пускатели, которые своими главными контактами и будут производить включение или отключение групповых линий. Пульт управления может быть установлен в помещении диспетчера или в другом помещении с дежурным персоналом цеха или участка, а электромагнитные пускатели непосредственно у осветительного группового щитка.

Работает схема следующим образом.

Включением автоматического выключателя QF1 (рис. 12.1) подается напряжение на цепи управления и сигнализации. При этом получает питание светодиодный излучатель VD8, сигнализируя о подаче напряжения «Напряжение ВКЛЮЧЕНО». При необходимости включения групповых линий – включаются в ручном режиме выключатели SB1…SB6 дежурным персоналом цеха. После чего включаются электромагнитные пускатели, которые включают групповые линии освещения. Катушки электромагнитных пускателей подключаются к выводам ХТ11…ХТ16 пульта дистанционного управления. Отключение производится этими же выключателями SB1…SB6. Включенное состояние групповых линий освещения сигнализируют светодиодные излучатели VD9…VD14.
