Назначение

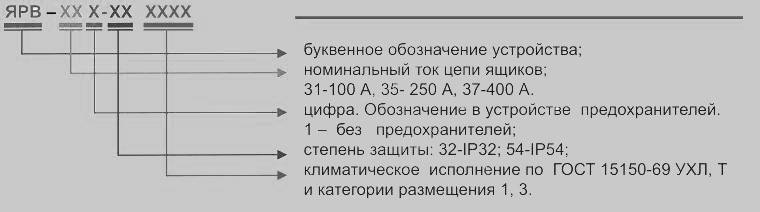

Ящики силовые Я8, ЯРП, ЯРВ и ЯВЗ (далее НКУ)
предназначены для приема и распределения электри-
ческой энергии переменного тока частотой 50 и 60 Гц
напряжением 380 В и 660 В, для защиты сетей и при-
емников электрической энергии от длительных пере-
грузок и токов короткого замыкания, коммутации цепей
активных и индуктивных нагрузок.
Условия эксплуатации
 высота над уровнем моря не более 2000 м
 в части воздействия климатических факторов
внешней среды – исполнение УХЛ и Т категории раз-
мещения 3 и 1 по ГОСТ 15150-69.
 в части воздействия механических факторов –
группа условий эксплуатации М3 по ГОСТ 17516.1-90;
 степень загрязнения окружающей среды – 3.
Окружающая среда должна соответствовать исполне-
нию НКУ по степени их защищенности согласно ГОСТ
14255 и не должна содержать газов, жидкости и пыли в
концентрациях, нарушающих работу НКУ.
 режим работы продолжительный
 рабочее положение в пространстве – вертикаль-
ное.
 номинальный рабочий ток ящиков степени защи-
ты IP32 при температуре окружающего воздуха выше
20 °С должен быть снижен на 5 % на каждые 10 °С. Но-
минальный рабочий ток ящиков степени защиты IP54
должен быть снижен на 20 %.
Конструкция
НКУ представляют собой стационарные низковольт-
ные комплектные устройства, состоящие из металли-
ческой оболочки, в которой установлена монтажная
панель. На панели размещены аппараты, указанные
в таблицах 1, 2, 3. Конструкция НКУ обеспечивает
блокировку коммутационного аппарата с дверью ящи-
ка таким образом, чтобы во включенном положении
коммутационного аппарата дверь ящика невозможно
было открыть без нарушения блокировки. Включение
и отключение коммутационного аппарата производится
рукояткой привода, установленной на боковой стенке
оболочки.
Эксплуатация НКУ должна производиться в соот-
ветствии с требованиями «Правил технической эксплу-
атации электроустановок потребителей». Включение
и отключение коммутационного аппарата НКУ произ-
водить при закрытой двери ящика. Оболочка ящика
должна быть заземлена в соответствии с требования-
ми ГОСТ 12.2.007.0-75.
Превышение температуры частей ящиков в уста-
новившемся тепловом режиме в нормальных условиях
эксплуатации должно быть:
– выводы для изолированных проводов – 70 °С;
– рукоятка из изоляционного материала – 25 °С;
– доступные части металлической оболочки – 30 °С.
